一、隐没模铸造的工作道理
隐没模铸造工艺技术,通常用英文简称 EPC,在业内又叫作气化模铸造或者是实型铸造�８墓ひ盏览硎墙驮こ尚椭叽绫硇卫嗨频氖Ｐ突蚺菽Ｐ驼辰嶙楹铣赡Ｐ痛�,而后在模型簇表表表刷涂耐火涂料并加热烘干后,而后埋在干石英砂中振动造作成形,在负压作用下进行浇注,使预设模型急剧气化,高温液体金属占据了预造的模型地位,待高温液体凝固冷却后形成铸件,这样一种新型铸造步骤。
隐没模铸造这种工艺技术,是一种成形率高,必要在加工余量幼,毛坯能够精确成型的新型铸造步骤,这种新型的铸造步骤的利益能够不必要将预造作好的样模从模腔中再取出来,同时在产品表观上,也看不到分模线,在隐没模铸造过程中也没必要使用砂芯,所以在成形的产品上没有毛边、毛刺以及拔模角等铸造缺点,同时能够削减由箱等组合造成的尺寸误差等问题。
铸造实现以来机械加工余量能够降低到1.5mm 到2mm,由于加工余量的降低就能够削减机械造作后续加工亏损耗有关的用度,使用隐没模铸造工艺与传统的砂型铸造步骤相比,机械加工量能够大大降低,能够削减40%至50%的机械加工量。
二、隐没模铸造技术工艺流程
隐没模铸造的工艺流程分为白区与黑区两大部门。
1、隐没模白区工艺流程:白区重要是造作泡沫模型的一个法式。发泡成型工艺要首先思考铸件的壁厚以及材 质,要选择适合它的发泡剂(原始的发泡珠粒)。找到相宜的发泡珠粒后,再将原始珠粒放入到间歇式予发机,进行发泡。发泡时要思考工艺要求,好比:密度、强度等指标。再经过予发机硫化床干燥后,再运送到熟化仓内进行熟化。然局进入成型车间内 ，将熟化局的探粒注入到預造件模具中,在通过蒸汽加温加湿后将珠粒得以膨胀融解成型,最后在模具型腔充填形成铸件样子。而后在通过水冷工序降温,发泡后的白模具就拥有肯定的强度。而后进入烘干室进行烘干,白模就造作结束。

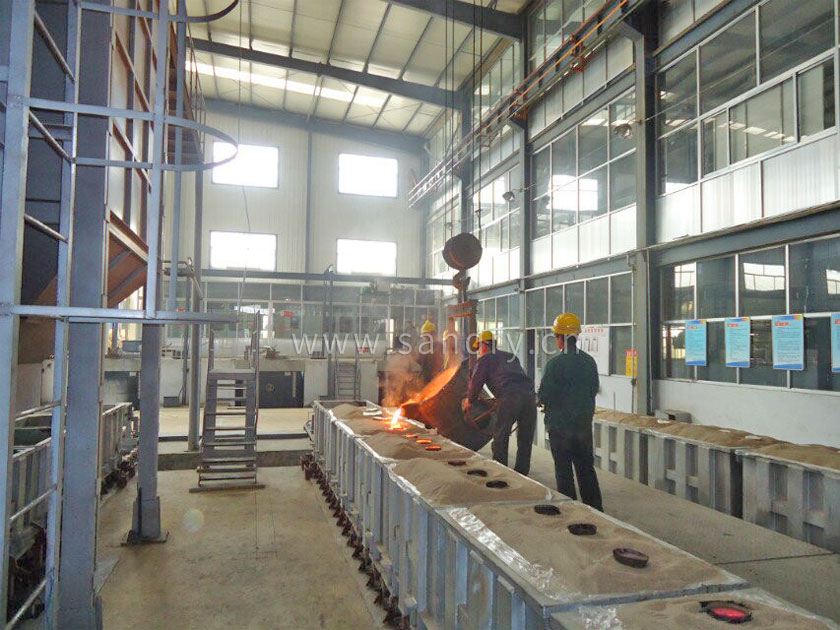

2、隐没模黑区工艺流程:铸造厂将专用的隔层砂箱搁置于振实设备台上,而后将箱底铺放约 100mm 左右厚度的干石英砂 ，而后经过震荡设备将箱体内的石英砂振实,同时也要将箱体上方刮整平坦。而后将白区造作好的黄模型预搁置砂箱的底部砂面上,并凭据预先设计铺排好黄模在砂箱的地位,而后将浇铸时使用的浇路预留模型和浇冒口衔接好,再用干砂将砂箱填满,再依照工艺要求对砂箱进行再振动,将砂箱内的砂振实后,再次将箱口的干石英砂刮平。刮平后将箱口用塑料薄膜覆盖好,而后在浇口处放上浇口杯,同时将箱体边缘用石英砂将塑料薄膜固定好。而后把真空系统软管衔接到箱体底部的管路上,开动真空系统的设备进行抽真空作业,达到工艺规按功夫以及工艺要求后将箱体内干砂紧固,这样黑模区模具工艺造作实现。期待金属溶液通过浇口杯进入模箱黄模型腔里,而后期待白模气化隐没,高温金属溶液急剧取代白模型腔地位,并溢流出浇口后,浇注法式实现。浇注实现后的箱体要进行保压冷却,冷却后将真空设备复位,撤销对箱体的抽真空工序,最后铸件冷却后翻箱,取出铸件。
